Водяная башня из колес

Водяная башня из колес

Все цветет и зеленеет. Сад залит ярким светом. Настало лучшее время для любого садовода. А можно ли усовершенствовать эту красоту природы? Может быть, при помощи самостоятельно возведенного строения, которое грациозно переливается среди кустов роз и лаванды?

Очевидно, немного движения не помешает вашему саду. Его привнесет забавная водяная башня из колес, которая не только расставит визуальные акценты, но и дополнит летнюю идиллию тихим журчанием воды, охлаждающей в летний зной.


1 - Руководство 2 - Список материалов
3 - Инструменты 4 - Схематическое изображение
Водяная башня из колес. Шаг 1

шаг 1 - Распиливаем и шлифуем деревянные элементы

Распилите все деревянные элементы согласно плану и отшлифуйте. Пометьте все необходимые отверстия и просверлите их.

Сохранить как PDF

шаг 2 - Склеиваем и устанавливаем

Склейте клеем для дерева элементы колеса согласно изображению. Стойку каркаса соедините с конструкцией крышки с помощью т-образных соединителей под прямым углом.

Водяная башня из колес. Шаг 3

шаг 3 - Склеиваем и устанавливаем водосточные желобки

Склейте под углом водосточные желобки клеем для дерева и установите их на подставку.

Водяная башня из колес. Шаг 4

шаг 4 - Просверливаем и делаем запил на скобе засова

Просверлите скобу засова и для лучшего контакта колес с одной стороны сделайте запил и зачистите его.

Водяная башня из колес. Шаг 5

шаг 5 - Прикручиваем накладки

Прикрутите накладки в предусмотренных для этого местах.

Водяная башня из колес. Шаг 6

шаг 6 - Покраска

Покройте все элементы акриловой краской, выбрав подходящий цвет, а после того, как они высохнут, покройте их водостойким лаком для лодок.

Водяная башня из колес. Шаг 7

шаг 7 - Прикрепляем колеса

Навесьте колеса, установите приток воды и можете запускать.

Совет:

Водяная башня из колес может приводиться в движение насосом для прудов с функцией циркуляции воды или просто через подводу воды.

Список материалов

  • Номер 1
    2 стойки конструкции
    28 x 28 x 940 мм
    рейка из сосны
  • Номер 2
    2 стойки конструкции
    28 x 28 x 850 мм
    рейка из сосны
  • Номер 3
    2 стойки конструкции
    28 x 28 x 384 мм
    рейка из сосны
  • Номер 4
    4 стойки конструкции
    28 x 28 x 250 мм
    рейка из сосны
  • Номер 5
    2 крепежных каркаса
    28 x 28 x 2,040 мм
    рейка из сосны
  • Номер 6
    2 крепежных каркаса
    28 x 28 x 1,920 мм
    рейка из сосны
  • Номер 7
    2 стопора на пластине крышки
    28 x 28 x 128 мм
    рейка из сосны
  • Номер 8
    8 пластинок для колеса
    Ø 400 мм
    фанера, 7 мм
  • Номер 9
    8 усилителей втулки
    60 x 60 мм
    фанера, 7 мм
  • Номер 10
    48 внешних лопастей
    100 x 80 мм
    фанера, 7 мм
  • Номер 11
    48 внутренних лопастей
    54,5 x 80 мм
    фанера, 7 мм
  • Номер 12
    2 боковые части крышки
    450 x 50 мм
    фанера, 7 мм
  • Номер 13
    1 крышка
    450 x 148 мм
    фанера, 7 мм
  • Номер 14
    6 боковых стенок водосточных желобков
    680 x 50 мм
    фанера, 7 мм
  • Номер 15
    3 дна водосточных желобков
    530 x 134 мм
    фанера, 7 мм
  • Номер 16
    4 передних стенки водосточных желобков
    134 x 50 мм
    фанера, 7 мм
  • Номер 17
    8 стоков водосточных желобков
    60 x 43 мм
    фанера, 7 мм
  • Номер 18
    2 боковые стенки водосточных желобков
    800 x 50 мм
    фанера, 7 мм
  • Номер 19
    1 дно водосточного желобка
    730 x 134 мм
    фанера, 7 мм
  • Номер 20
    4 резьбовых штока
    M10 x 145 мм
    резьба из нержавеющей стали
  • Дополнительно: 4-т-образных соединителя 70 x 35 x 15 мм, 8 скоб засова 25 x 90 мм, 18 M10 гаек, 18 M10 U-образных шайб, 60 винтов для дерева 4 x 30 мм, труба из меди 1,800 мм, 2 зажима для трубы 15 мм, 2 зажима для труб, садовый рукав 3 м, металлическая лейка, акриловый лак, лак для лодок.

Инструменты

  • Ручной лобзик
  • Круглопильный станок с рабочим столом
  • Угловая шлифовальная машина
  • Ножовка по металлу
  • Напильник

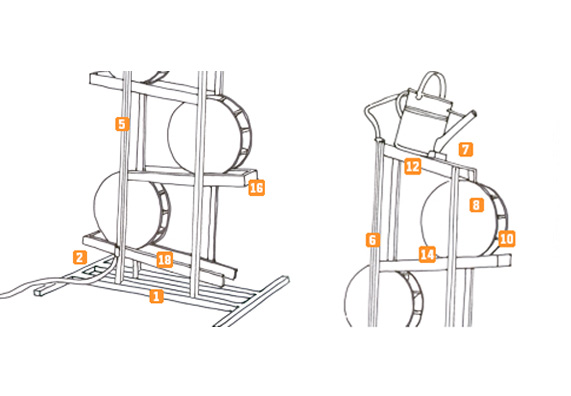

Схематическое изображение

Схематическое изображение
