Кровать-качалка

Кровать-качалка
Вы ищете место, где можно расслабиться, погрузиться в дремоту, чтение или позагорать? На этой кровати-качалке можно полностью расслабиться и отлично отдохнуть, причем не только одному, а вдвоем или даже втроем! Кровать-качалка, без сомнения, станет самым любимым предметом в вашем саду. С пошаговой инструкцией вы сможете построить ее в два счета!
1 - Руководство 2 - Список материалов
3 - Список инструментов 4 - Схематическое изображение
Каркас кровати – Шаг 1

шаг 1 - Каркас кровати

В соответствии с планом сборки с помощью торцовой пилы обрежьте брусья для конструкции до необходимо размера.

Совет:
Для того чтобы каркас кровати был устойчивым, важно тщательно приклеить брусья к несущим балкам. Площадь склеивания предварительно очистить от пыли и жира, чтобы добиться максимально плотного соединения.

Сохранить как PDF

Каркас кровати – Шаг 2

шаг 2 - Каркас кровати

Брусья для опор необходимо положить друг на друга и нанести очень точно разметку.

Каркас кровати – Шаг 2а

шаг 3 - Каркас кровати

Таким же способом сделать разметку всех брусьев в пределах указанных размеров.

Каркас кровати – Шаг 3

шаг 4 - Каркас кровати

С помощью круглопильного станка с рабочим столом и узкой ножовки выпилите во всех 16-ти брусьях опор фиксирующие пазы для перекладин.

Совет:
Распил нужно сделать максимально точно, чтобы балки после хорошо заходили друг в друга.
Каркас кровати – Шаг 3а

шаг 5 - Каркас кровати

Так выглядят готовые брусья.

Каркас кровати – Шаг 4

шаг 6 - Каркас кровати

Затем попарно склейте первые два бруса и прижмите их друг к другу с помощью струбцины. Следите за правильным положением выпиленных отверстий!

Каркас кровати – Шаг 5

шаг 7 - Каркас кровати

Затем попарно приклейте брусья к опорам.

Каркас кровати – Шаг 6

шаг 8 - Каркас кровати

Брусья прижмите друг к другу с помощью струбцины и дайте клею высохнуть.

Каркас кровати – Шаг 7

шаг 9 - Каркас кровати

С помощью узкой ножовки вырежьте шаблон для фрезерования пазов перекладин.

Совет:
Выполните пробную фрезеровку на обрезке доски.
Каркас кровати – Шаг 7а

шаг 10 - Каркас кровати

Так выглядит готовый шаблон.

Каркас кровати – Шаг 8

шаг 11 - Каркас кровати

Вымерите точную позицию на несущей балке, отметьте. Затем положите шаблон на соединенные друг с другом балки и закрепите с помощью двух болтов, чтобы предотвратить смещение.

Каркас кровати – Шаг 9

шаг 12 - Каркас кровати

С помощью фрезерного станка с верхним расположением шпинделя осторожно...

Каркас кровати – Шаг 9а

шаг 13 - Каркас кровати

… отфрезеруйте пазы …

Каркас кровати – Шаг 9b

шаг 14 - Каркас кровати

… до тех пор, пока все пазы не будут отфрезерованы.

Каркас кровати – Шаг 10

шаг 15 - Каркас кровати

Теперь снимите шаблон.

Каркас кровати – Шаг 10а

шаг 16 - Каркас кровати

Каркас кровати готов!

Каркас кровати – Шаг 11

шаг 17 - Каркас кровати

Осторожно очистите кромки острой стамеской.

Каркас кровати – Шаг 12

шаг 18 - Каркас кровати

С помощью узкой ножовки выпилите шаблон для фрезерования отверстий под анкера, закрепляемые в земле.

Каркас кровати – Шаг 13

шаг 19 - Каркас кровати

Положите шаблон точно на балку и зафиксируйте.

Каркас кровати – Шаг 13а

шаг 20 - Каркас кровати

Выфрезеруйте пазы за несколько подходов.

30 минут

Каркас кровати – Шаг 14

шаг 21 - Каркас кровати

Вставьте в пазы анкера, закрепляемые в земле, отметьте отверстия и …

Каркас кровати – Шаг 15

шаг 22 - Каркас кровати

… просверлите вертикальные отверстия с помощью сверла длиной 10 мм.

Совет:
Если сверлить с 2-х сторон, то отверстия окажутся точно друг напротив друга.
Каркас кровати – Шаг 16

шаг 23 - Каркас кровати

Проверьте точность подгонки с помощью пробного монтажа анкеров, закрепляемых в земле.

Каркас кровати – Шаг 17

шаг 24 - Каркас кровати

Просверлите отверстия для рым-гаек под крепление несущих канатов.

Совет:
Положите все балки друг возле друга для выполнения разметки. Разметку наносите длинной рейкой. Благодаря этому отверстия будут находиться на одной высоте.
Каркас кровати – Шаг 18

шаг 25 - Каркас кровати

Ножовкой по металлу выпилите резьбовую тягу М10 в соответствии с размером, указанным на плане сборки.

Совет:
После распилки необходимо начисто обработать места пропила тонким резьбовым напильником, чтобы было легче закручивать гайки.
Каркас кровати – Шаг 19

шаг 26 - Каркас кровати

Теперь необходимо затянуть рым-гайки с подкладными шайбами и глухие гайки.

Каркас кровати – Шаг 20

шаг 27 - Каркас кровати

Положите по 2 опоры на пол параллельно друг к другу на соответствующем расстоянии и вбейте в них молотком обе длинные поперечные балки. Зафиксируйте болтом.

Совет:
Выполнять монтаж с помощником намного легче.
Каркас кровати – Шаг 20а

шаг 28 - Каркас кровати

Закрепите обе сколоченные поперечные балки болтом.

Каркас кровати – Шаг 20b

шаг 29 - Каркас кровати

Так выглядят зафиксированные поперечные балки.

Каркас кровати – Шаг 21

шаг 30 - Каркас кровати

С помощью двух помощников выровняйте обе детали и вбейте обе короткие поперечные детали в вертикальные опоры.

Каркас кровати – Шаг 21а

шаг 31 - Каркас кровати

Вклейте защитные пластины между стенками балки (оранжевый круг).

Каркас кровати – Шаг 22

шаг 32 - Каркас кровати

На круглопильном станке с рабочим столом двумя надрезами выпилите уголки в брусьях.

Совет:
Чтобы после внезапного ливня вода не скапливалась в раме кровати, можно просверлить в плите кровати маленькие отверстия, чтобы вода не застаивалась и стекала.

Каркас кровати – Шаг 23

шаг 33 - Каркас кровати

Затем склейте брусья в соответствии с планом сборки и сожмите струбциной. Дайте клею хорошо подсохнуть.

Каркас кровати – Шаг 24

шаг 34 - Каркас кровати

С помощью торцовой пилы сделайте на рамном бимсе скос под углом 45° требуемого размера.

Каркас кровати – Шаг 25

шаг 35 - Каркас кровати

Так должен выглядеть конец рамного бимса.

Каркас кровати – Шаг 26

шаг 36 - Каркас кровати

Склеите три рамных бимса клеем для дерева.

Каркас кровати – Шаг 26а

шаг 37 - Каркас кровати

Затем скрепите концы рамных бимсов болтами.

Каркас кровати – Шаг 27

шаг 38 - Каркас кровати

Распилите ориентировочно-стружечную плиту по размерам, указанным в плане сборки и вставьте рамный бимс в паз.

Каркас кровати – Шаг 28

шаг 39 - Каркас кровати

Теперь вам необходимо насадить четвертую балку рамы на ориентировочно-стружечную плиту, склеить балку и плиту и скрепить их болтами.

Каркас кровати – Шаг 29

шаг 40 - Каркас кровати

Отметьте отверстия для рым-гайки кронштейна и высверлите.

Каркас кровати – Шаг 30

шаг 41 - Каркас кровати

Скрепите болтами рым-гайки и подкладные шайбы с резьбовыми тягами и глухими гайками. Отрежьте канаты на заданную длину и временно зафиксируйте с помощью коушей и зажимов для канатов.

Каркас кровати – Шаг 31

шаг 42 - Каркас кровати

Длину канатов точно выровняйте с помощью двух ватерпасов, чтобы кровать висела горизонтально. Затем затяните шланговыми зажимами.

Завершение – Шаг 32

шаг 43 - Завершение

Забетонируйте гильзы, устанавливаемые в землю: 1. отмерьте точки фундамента и с помощью ватерпаса проверьте, чтобы они находились на одном уровне. 2. Выройте яму и заполнить быстросхватывающимся цементом. 3. Установите анкера, закрепляемые в земле, в соответствующих местах и на правильном уровне. 4. Зафиксируйте анкера и дайте бетону схватиться.

Совет:
Так как опорная конструкция кровати должна выдерживать погодные условия зимой, надежная и длительная защита особенно важна. Покрытие лазурью нужно проверять каждый год и по необходимости обновлять.

Совет:
Шаблон, например, из кровельных реек, поможет правильно установить и выровнять анкера, закрепляемые в земле.
Завершение – Шаг 33

шаг 44 - Завершение

Затем насадите каркас кровати на анкера, закрепляемые в земле и зафиксируйте болтами.

Завершение – Шаг 34

шаг 45 - Завершение

Несущую конструкцию покройте лазурью для наружных работ для защиты дерева. Особенно тщательно обработайте кромки пропила.

Совет:
Если кровать-качалка изготовлена из древесины бангкирай, необходимо использовать масло для дерева.
Завершение – Шаг 35

шаг 46 - Завершение

Теперь необходимо нанести на раму кровати лазурь и масло для дерева.

Завершение – Шаг 36

шаг 47 - Завершение

Купите матрас на ваш выбор и установите его на кровать, при желании можно положить подушки.

Совет:
В качестве затемнения можно использовать солнцезащитный тент из легкого прозрачного материала с крючками для крепления.

Список материалов

  • 16 брусьев опоры, 60 x 60 x 2490 мм, пихта/ель
  • 4 бруса, поперечные балки, длинные, 60 x 60 x 3250 мм, пихта/ель
  • 4 бруса, поперечные балки, длинные, 40 x 60 x 3250 мм, пихта/ель
  • 4 бруса, поперечные балки, короткие, 60 х 60 х 2490 мм, пихта/ель
  • 4 бруса, поперечных балки, длинные, 40 х 60 х 2490 мм, пихта/ель
  • 4 бруса, поперечные балки, короткие, 60 х 60 х 2100 мм, пихта/ель
  • 4 бруса, поперечных балки, длинные, 60 х 60 х 1700 мм, пихта/ель
  • 4 облицовочные плиты, 60 x 120 x 30 мм, пихта/ель
  • 1 кровать, 2020 x 1620 мм, ориентировано-стружечная плита
  • 8 рым-гаек, М10, оцинкованные
  • 16 подкладных шайб, диаметр 35 мм, подкладные шайбы диаметром 35 мм
  • 8 глухих гаек, М10, оцинкованные
  • 8 резьбовых тяг, М10 х 145 мм, оцинкованные
  • 8 карабинных крюков с болтами, оцинкованные
  • 16 шланговых зажимов, диаметр 25-40 мм, оцинкованные
  • 8 канатных коушей, диаметром 10 мм, оцинкованные
  • 8 шурупов, 6 x 160 мм, с потайной головкой
  • 8 шурупов, 5 х 100 мм, с потайной головкой
  • 1 матрас
  • Дополнительно: Защитная лазурь для дерева, водостойкий клей для дерева

Список инструментов

  • Торцовая пила
  • Круглопильный станок с рабочим столом, с регулировкой распила по высоте
  • Фрезерный станок с верхним расположением шпинделя, фрезерная головка для ровной фрезеровки; копировальное кольцо
  • Узкая ножовка, пильный диск для крупной резки
  • Электрошуруповерт с набором бит
  • Дрель, сверло по дереву 10 мм
  • Ватерпас
  • 12 струбцин
  • Ножовка по металлу
  • Молоток
  • Резиновый молоток
  • Стамеска
  • Малярная кисть или валик
  • Упорный угольник
  • Складная линейка
  • 2 Опорные стойки

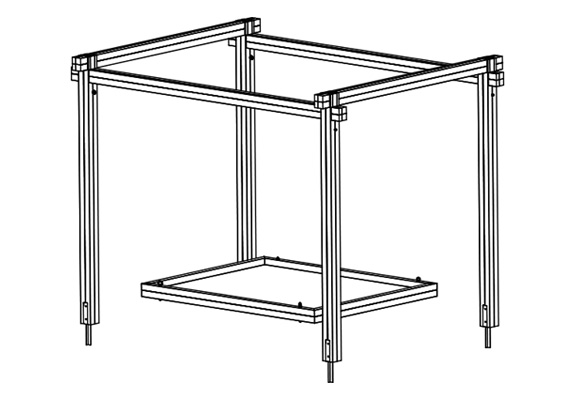

Схематическое изображение

Схематическое изображение
