Миникар

Миникар

Гаснут красные огни светофора, газ в пол, поехали! Яков мчится по трассе. Он хорошо преодолевает дистанцию, отважно проходит последний поворот перед длинной финишной прямой. На финише брат Ян сигналит флажком. Он засекает время, которое ему теперь надо улучшить. Как бы ваши дети или внуки были рады, если бы у них был миникар. Его несложно собрать, но, не смотря на это, он очень прочен, прекрасно проходит повороты, и ему не страшна скорость. Он управляется ногами, и у него надежный ручной тормоз. На дорогах без уклонов за рукоятку можно взять на буксир.

Совет: Сломанный миникар не приносит радости, поэтому необходимо соблюдать скоростной режим, а на маленьких гонщиках обязательно должны быть шлем и защита для безопасности. Тогда веселье никуда не денется, даже если не удастся вписаться в поворот.

Сохранить как PDF

1 - Список материалов 2 - Список инструментов
3 - Схематическое изображение

Список материалов

  • Номер 1
    1 Днище, 1000 x 400 мм, Мультиплекс, 18 мм толщиной
  • Номер 2
    1 Усиление, 880 x 400 мм, Мультиплекс, 18 мм толщиной
  • Номер 3
    2 Задняя ось, 400 x 100 мм, Мультиплекс, 18 мм толщиной
  • Номер 4
    2 Задняя ось, 400 x 40 мм, Мультиплекс, 18 мм толщиной
  • Номер 5
    2 Передних оси, 500 x 160 мм, Мультиплекс, 18 мм толщиной
  • Номер 6
    1 Передняя ось, 500 x 100 мм, Мультиплекс, 18 мм толщиной
  • Номер 7
    1 Передняя ось ¸500 x 40 мм, Мультиплекс, 18 мм толщиной
  • Номер 8
    1 Крепежная пластина, 300 x 150 мм, Мультиплекс, 18 мм толщиной
  • Номер 9
    1 Спинка, 300 x 260 мм, Мультиплекс, 18 мм толщиной
  • Номер 10
    1 Ребро¸220 x 100 мм, Мультиплекс, 18 мм толщиной
  • Номер 11
    1 Тормозной рычаг, 400 x 60 мм, Мультиплекс, 18 мм толщиной
  • Номер 12
    4 Крепления тормоза, 100 x 40 мм, Мультиплекс, 18 мм толщиной
  • Номер 13
    2 Дышло, 1150 x 60 мм, Мультиплекс, 15 мм толщиной
  • Номер 14
    1 Ручка, 250 мм в длину, ель, Ø 20 мм
  • Номер 15
    4 Колеса (пневматические шины), Ø 260 мм
  • Номер 16
    2 Оси¸ Ø 20 x 800 мм длинной
  • 8 Внутренне установочное кольцо, Ø 20 мм
  • 1 Планшайба ¸57 x 57 мм
  • 8 Крепежные болты, M6 x 45 мм
  • 6 Крепежные болты, M6 x 60 мм
  • 4 Крепежные болты, M6 x 80 мм
  • 6 Крепежные болты, M6 x 100 мм
  • 1 Пруток с резьбой, M10 x 120 мм в длину (ось для тормозного рычага)
  • 2 Глухая гайка, M10
  • 4 Шайбы, для M10
  • 2 Трубка VA, Ø 12 x 1 x 40 мм в длину (опора тормоза)
  • 1 Трубка VA ¸ Ø 12 x 1 x 18 мм в длину (рычаг тормоза)
  • 1 Барашковый винт, M8 x 90 мм (крепление дышла)
  • 2 Шайбы¸ для M8
  • 1 Барашковая гайка, 20 x 5 x 200 мм в длину (защита от износа для рычага тормоза)
  • Водостойкий клей для дерева

Список инструментов

  • Шуруповерт
  • Дрель с крепежной стойкой Электролобзик
  • Фрезерный станок с верхним
  • расположением шпинделя

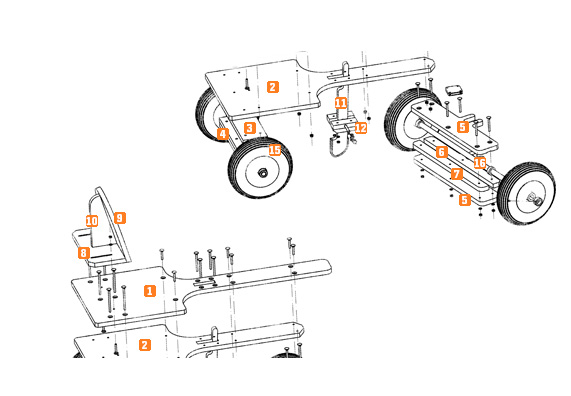

Схематическое изображение

Схематическое изображение
